ইস্পাত কাঠামোর পাঁচটি প্রাথমিক রূপগুলি কী কী?

নির্মাণ প্রকৌশল ক্ষেত্রে,ইস্পাত কাঠামো, তাদের দক্ষ যান্ত্রিক বৈশিষ্ট্য এবং নমনীয় নকশার ক্ষমতা সহ আধুনিক স্থাপত্যের জন্য মূল পছন্দ হয়ে উঠেছে। নতুনদের জন্য, ইস্পাত কাঠামোর প্রাথমিক কাঠামোগত ফর্মগুলি এবং নির্বাচন যুক্তি আয়ত্ত করা পেশাদার সুযোগগুলি আনলক করার মূল চাবিকাঠি। নীচে,সিংহপদ্ধতিগতভাবে পাঁচটি সাধারণ কাঠামো ব্যাখ্যা করবে: হালকা ইস্পাত পোর্টাল ফ্রেম, ইস্পাত ফ্রেম, ইস্পাত গ্রিড ফ্রেম, কেবল-ঝিল্লি কাঠামো এবং টিউব ট্রাসস।

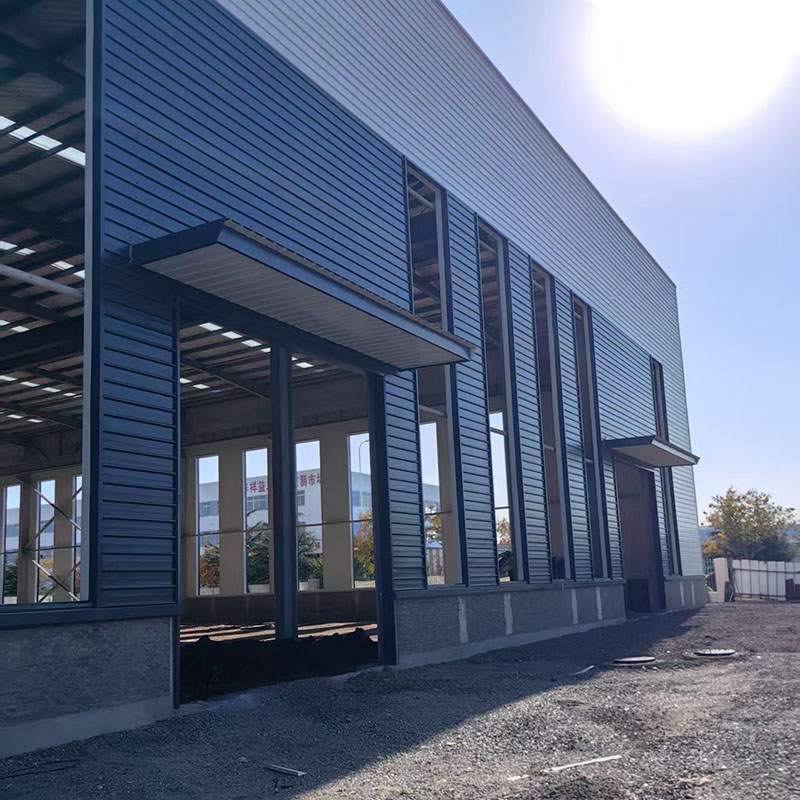

হালকা ইস্পাত পোর্টাল ফ্রেম কাঠামো

মূল কাঠামো এবং লোড বহনকারী বৈশিষ্ট্য

হালকা ইস্পাত পোর্টালইস্পাত কাঠামোএকটি পোর্টাল ফ্রেম, একটি পুর্লিন সিস্টেম (সি/জেড ইস্পাত) এবং একটি সমর্থন সিস্টেম নিয়ে গঠিত, যা প্ল্যানার লোড বহনকারী সিস্টেম গঠন করে। এর মূল সুবিধাটি এর পরিবর্তনশীল ক্রস-বিভাগের নকশার মধ্যে রয়েছে, যেখানে বিম এবং কলাম ক্রস-বিভাগগুলি অভ্যন্তরীণ বাহিনী অনুসারে অনুকূলিত হয়, দক্ষ উপাদান ব্যবহার অর্জন করে। ছাদ এবং দেয়ালগুলির জন্য লাইটওয়েট rug েউখেলান ইস্পাত শীটগুলির ব্যবহার কংক্রিট কাঠামোর তুলনায় ফাউন্ডেশনের বোঝা 40% -60% হ্রাস করে।

সাধারণ প্রয়োগের পরিস্থিতি

এটি শিল্প ভবনগুলি (লাইটওয়েট কারখানাগুলি, গুদাম এবং রসদ) এবং বাণিজ্যিক সুবিধাগুলি (প্রদর্শনী হল এবং গ্যারেজ) এর জন্য 20-30 মিটার একক স্প্যান এবং 10 মিটার অবধি উচ্চতা সহ উপযুক্ত। নির্মাণে কেবল 4-8 সপ্তাহ সময় লাগে, এবং ব্যয়টি কংক্রিট কাঠামোর চেয়ে 20% -30% কম।

ইস্পাত ফ্রেম কাঠামো

কাঠামোগত বৈশিষ্ট্য এবং সিস্টেম সুবিধা

ইস্পাত কলামগুলি (এইচ-আকৃতির ইস্পাত/বৃত্তাকার ইস্পাত টিউব) এবং ইস্পাত বিম (এইচ-আকৃতির ইস্পাত/সংমিশ্রণ বিমস) সমন্বিত একটি স্থানিক লোড-ভারবহন সিস্টেম (সম্পূর্ণ ঝালাই/বোল্টেড/ওয়েল্ড হাইব্রিড) এর মাধ্যমে সংযুক্ত বড় কলামের ব্যবধানগুলি 9 মিটার অতিক্রম করতে পারে। সমর্থন সিস্টেমের সাথে উচ্চারণযুক্ত জয়েন্টগুলি একত্রিত করে,ইস্পাত কাঠামোবিভিন্ন ভূমিকম্পের দুর্গের প্রয়োজনীয়তার সাথে নমনীয়ভাবে মানিয়ে নিতে পারে।

প্রযোজ্য বিল্ডিং প্রকার

বহু-তলা বাণিজ্যিক: 5-15-তলা অফিসের বিল্ডিংগুলি (যেমন সোহো বিল্ডিং), অবাধে বিভাজ্য মেঝে ওপেন অফিসের প্রয়োজনীয়তাগুলি পূরণের পরিকল্পনা রয়েছে।

শিল্প: ভারী শুল্ক কর্মশালা (যেমন মেশিনিং ওয়ার্কশপ) 50 টনেরও বেশি ওভারহেড ক্রেনকে সামঞ্জস্য করতে সক্ষম।

ভূমিকম্প-প্রতিরোধী বিল্ডিং: এর উচ্চ নমনীয়তা এটিকে ভূমিকম্প-প্রবণ অঞ্চলের জন্য পছন্দসই কাঠামো হিসাবে পরিণত করে।

ইস্পাত গ্রিড কাঠামো

জ্যামিতিক রচনা এবং যান্ত্রিক সুবিধা

গ্রিড প্যাটার্নে গোলাকার জয়েন্টগুলির মাধ্যমে সংযুক্ত ইস্পাত টিউবুলার সদস্যদের সমন্বয়ে গঠিত একটি স্থানিক লোড-ভারবহন সিস্টেম ভারসাম্যপূর্ণ দ্বি-নির্দেশমূলক বাঁকানো কঠোরতা অর্জন করে। ফ্ল্যাট গ্রিডের বেধ স্প্যানের প্রায় 1/10-1/15, যখন বাঁকা গ্রিডের উত্থান স্প্যানের 1/6-1/8। সামগ্রিক ইস্পাত কাঠামো কেবল 30-50 কেজি/㎡ ইস্পাত গ্রহণ করে।

গুরুত্বপূর্ণ অ্যাপ্লিকেশন

ক্রীড়া বিল্ডিং: স্টেডিয়ামগুলি (যেমন পাখির নীড়ের বহিরাগত সমর্থন কাঠামো) এবং সুইমিং পুলগুলি, 80-150 মিটার অতি-বৃহত্তর স্প্যানগুলি covering েকে রাখে।

পরিবহন কেন্দ্রগুলি: বিমানবন্দর টার্মিনালগুলি (যেমন বেইজিং ড্যাক্সিং বিমানবন্দরের আঙুলের পিয়ারের ছাদ), কলাম-মুক্ত, স্বচ্ছ স্পেস অর্জন করে।

শিল্প উদ্ভিদ: স্থগিত ক্রেন সিস্টেমের সাথে একত্রে বিমান উত্পাদন কর্মশালা।

কেবল-ঝিল্লি কাঠামো

সিস্টেম কাঠামো এবং লোড বহনকারী নীতি

উচ্চ-শক্তি ইস্পাত তারগুলি, একটি উত্তেজনাপূর্ণ ঝিল্লি এবং একটি সহায়ক কাঠামোর সমন্বয়ে গঠিত, কাঠামোটি প্রাক-টান দেওয়ার মাধ্যমে একটি স্থিতিশীল, হাইপারবোলিক আকার অর্জন করে। ঝিল্লিটি কেবল 0.5-1.5 মিমি পুরু এবং ওজন 1 কেজি/㎡ এর চেয়ে কম, তবুও 50-150 এমপিএর একটি সাময়িক শক্তি নিয়ে গর্ব করে। তারের জালের সাথে একত্রিত, এটি 200 মিটার অতিক্রমকারী অসমর্থিত স্প্যানগুলি সক্ষম করে।

উদ্ভাবনী অ্যাপ্লিকেশন অঞ্চল

ল্যান্ডস্কেপ আর্কিটেকচার: স্টেডিয়াম ক্যানোপিজ, বাণিজ্যিক প্লাজা ক্যানোপিজ

ইকো-আর্কিটেকচার: বোটানিকাল গার্ডেন গ্রিনহাউসগুলি (ইডেন প্রজেক্ট, ইউকে), প্রাকৃতিক আলো সরবরাহের জন্য ইটিএফই ফিল্মের হাই লাইট ট্রান্সমিট্যান্স (95%) ব্যবহার করে

অস্থায়ী আর্কিটেকচার: বৃহত্তর প্রদর্শনী হল (ওয়ার্ল্ড এক্সপো জাতীয় মণ্ডপ), অপসারণযোগ্য এবং পুনরায় ব্যবহারযোগ্য

টিউব ট্রস কাঠামো

কাঠামোগত বৈশিষ্ট্য এবং উপাদান সুবিধা

বৃত্তাকার ইস্পাত টিউবগুলি একটি ট্রাস-টাইপ গঠনের জন্য ছেদযুক্ত ওয়েল্ড নোড বা গাসেট প্লেটের মাধ্যমে সংযুক্ত থাকেইস্পাত কাঠামোলোড বহনকারী সিস্টেম। ইস্পাত টিউব বিভাগের নমনীয় দৃ ff ়তা এইচ-বিভাগ স্টিলের তুলনায় 30% -50% বেশি এবং বদ্ধ বিভাগটি দুর্দান্ত জারা প্রতিরোধের প্রস্তাব দেয়, এটি আর্দ্র/ক্ষয়কারী পরিবেশের জন্য বিশেষভাবে উপযুক্ত করে তোলে।

বিভিন্ন অ্যাপ্লিকেশন পরিস্থিতি

শিল্প উদ্ভিদ: ভারী যন্ত্রপাতি গাছের ছাদ (40-60 মিটার বিস্তৃত), 30 টন ছাড়িয়ে স্থগিত লোডগুলি প্রতিরোধ করতে সক্ষম।

ব্রিজ ইঞ্জিনিয়ারিং: হাইওয়ে ট্রাস ব্রিজগুলি (যেমন উহানের গুটিয়ান ব্রিজ), কংক্রিট সেতুর তুলনায় 150 মিটার পর্যন্ত স্প্যান এবং 60% ওজন হ্রাস রয়েছে।

প্রদর্শনী বিল্ডিং: বৃহত-স্প্যান প্রদর্শনী হলগুলি (যেমন ক্যান্টন ফেয়ার কমপ্লেক্স) আয়তক্ষেত্রাকার টিউব ট্রসগুলির সাথে একটি পরিষ্কার, নান্দনিকভাবে আনন্দদায়ক নকশা অর্জন করে।
